目前,在裝修領(lǐng)域中,室內(nèi)地面鋪裝材料一般為各種木質(zhì)地板或復(fù)合木地板。木質(zhì)地板的腳感比較舒適,但在使用時(shí)常出現(xiàn)膨脹變形，翹曲開裂等問題。而塑木地板是一種新型環(huán)保塑木復(fù)合材料產(chǎn)品,主要由木質(zhì)粉植物纖維與熱塑性高分子材料和加工助劑等復(fù)合而成 ,混合均勻后再經(jīng)模具設(shè)備加熱擠出成型而制成的高科技綠色環(huán)保材料,兼有木材和塑料的性能與特征,能替代木材和塑料的新型環(huán)保高科技材料。
隨著時(shí)代的發(fā)展，一些特殊地板的需求也越來越大，例如籃球場(chǎng)地板。籃球場(chǎng)地板要求具有較好的防滑性能和緩沖性能，而現(xiàn)有的塑木地板中，其彈性性能差、附著性能差，且容易老化開裂和磨損。彈性共擠塑木型材及其制備方法，所制備的型材彈性性能好、附著性能好，同時(shí)不易老化開裂且耐磨。

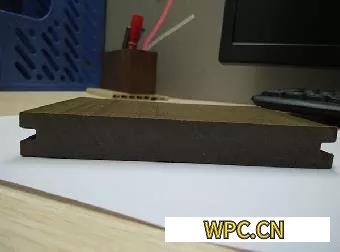

據(jù)相關(guān)專利介紹該材料分三層制備
基體層制備：稱取基體層配方組分，將其投入高速混合機(jī)中，在轉(zhuǎn)速為300r/min下攪拌15-20min，得到混合物料，將混合物料加入熱壓定型機(jī)，在溫度為180-190℃、壓力為15Mps下熱壓定型15min，即可得到基體層；
彈性層涂料制備：將聚醚多元醇、滑石粉、色漿和甲苯投入反應(yīng)罐內(nèi)攪拌，升溫至130℃保溫1h脫水，降溫至93℃加入二苯基二氯硅烷，繼續(xù)降溫至85-90℃加入二苯基甲烷二異氰酸酯和二月硅酸二丁基錫并保溫3.5h，繼續(xù)降溫至50℃加入白炭黑出料，得到彈性層涂料；彈性共擠塑木型材制備：將彈性層涂料涂覆在基體層表面，烘干后，在60℃的溫度和100Mpa的壓力下進(jìn)行熱壓處理，即可得到彈性共擠塑木型材。其效果是，彈性層提供絕對(duì)的安全性、回彈性，使地板更加具有附著力，令鞋底時(shí)刻緊貼地面，防滑且能隨心所欲傳遞強(qiáng)勁動(dòng)力。良好的彈性對(duì)運(yùn)動(dòng)員的腿部關(guān)節(jié)能起到很好的保護(hù)作用，有效地避免了運(yùn)動(dòng)傷害，耐磨性強(qiáng)防滑性更佳，具有穩(wěn)定場(chǎng)地尺寸、延長(zhǎng)使用壽命的作用，使地板永不收縮，性能更加穩(wěn)定，能更好地發(fā)揮運(yùn)動(dòng)員的水平。
